Когда автоматика не спасает: как защитить силовой шкаф во время ремонта

Остановка оборудования не всегда означает, что оно стало безопасным для обслуживания. В силовом шкафу могут оставаться подключенные цепи, а сам автомат способен быть включен повторно сотрудником, который не знает о проводимых работах. Особенно актуальна эта проблема для промышленных предприятий, где используются электроприводы, частотные преобразователи, распределительные устройства и удаленное управление оборудованием.

Именно поэтому для предприятий, где обслуживаются шкафы автоматики, силовые преобразователи и распределительные устройства, применяется система Lockout Tagout. Ее задача — не просто отключить оборудование, а исключить непреднамеренное включение на время ремонта и наглядно обозначить, что установка находится в работе.



Почему одного отключения недостаточно

Представим обычную ситуацию: электромонтер отключил автоматический выключатель и приступил к диагностике шкафа. В этот момент другой специалист видит остановившийся механизм и решает восстановить питание. Если на органе управления нет физического блокиратора и предупредительной бирки, повторное включение становится вполне реальным.

Опасность может возникнуть и при наличии нескольких источников энергии. Например, силовой шкаф управляет электродвигателем, а рядом находятся пневматическая линия или запорная арматура. Отключение одного автомата не исключает движение механизма, выброс давления или подачу энергии по другой цепи. Поэтому перед ремонтом необходимо определить все точки отключения и зафиксировать их в безопасном положении.

Процедура LOTO предполагает последовательные действия: остановку оборудования, отключение источников энергии, установку блокирующих устройств, размещение предупреждающих бирок и проверку отсутствия энергии. После этого доступ к оборудованию получают только сотрудники, участвующие в работах и имеющие соответствующие ключи или разрешения.



Как блокируются элементы силовой электроники

Для электрических шкафов применяются блокираторы автоматов, выключателей, пусковых кнопок, розеток, промышленных разъемов и рубильников. Конкретное устройство выбирают с учетом конструкции органа управления, количества полюсов, размеров автомата и условий эксплуатации. В каталоге LOCKOUT SYSTEM представлены решения для миниатюрных и силовых автоматических выключателей, а также универсальные модели для разных типов оборудования.

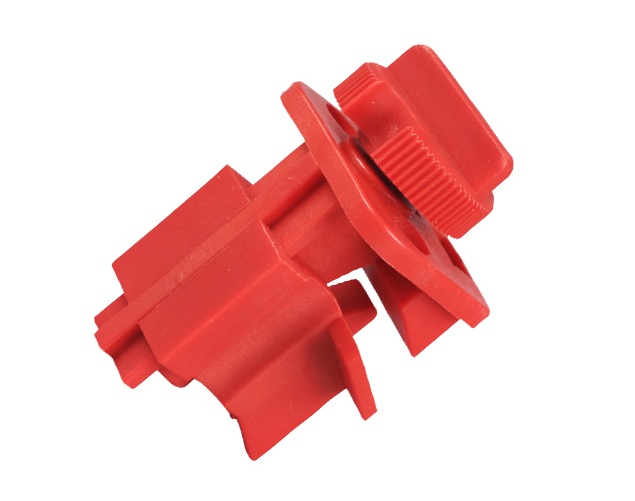

Для иллюстрации материала можно использовать блокиратор миниатюрных автоматов BD-D20. Он относится к категории устройств для электрических рисков и предназначен для фиксации положения соответствующего автоматического выключателя. Такой блокиратор устанавливается непосредственно на орган управления, после чего его можно закрепить замком безопасности и дополнить биркой с информацией о проводимых работах.

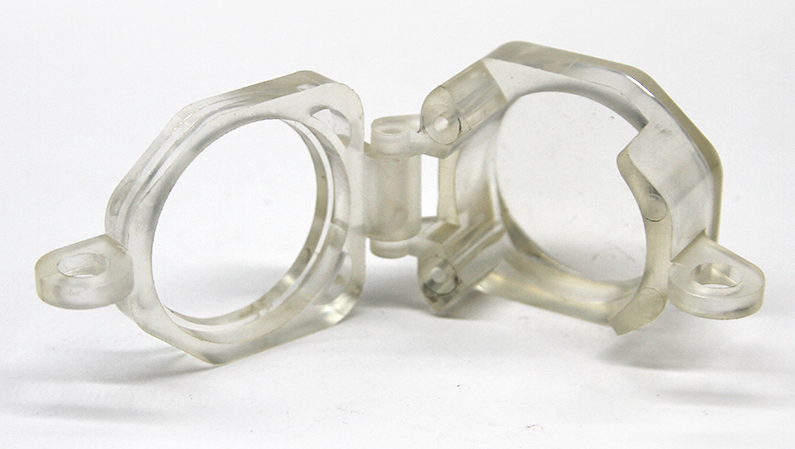

Второй подходящий пример — блокиратор пусковых кнопок BD-8141. Он применяется для исключения случайного нажатия на кнопку запуска оборудования. Это особенно важно для шкафов управления, станков, приводных систем и технологических линий, где запуск может быть выполнен локально или после восстановления питания. Оба изделия хорошо показывают разницу между блокировкой источника питания и блокировкой органа управления.



Физическая блокировка надежнее устного предупреждения

Табличка «Не включать, работают люди» полезна, но сама по себе не препятствует включению автомата или нажатию кнопки. Блокиратор переводит предупреждение в физическую защиту: сотрудник видит, что орган управления закрыт или зафиксирован, а снять устройство можно только в рамках установленной процедуры.

На объектах с несколькими источниками энергии могут использоваться многофункциональные и тросовые блокираторы. Они позволяют объединить несколько точек отключения или заблокировать элементы, для которых невозможно применить стандартный корпусной блокиратор. В LOCKOUT SYSTEM также представлены блокираторы штепсельных вилок и разъемов, в том числе для оборудования с напряжением 110, 220 и 220–500 В.

Если работы выполняет группа специалистов, применяются лок-боксы и замковые множители. Каждый участник устанавливает собственный замок, поэтому оборудование нельзя вернуть в рабочее состояние до тех пор, пока все сотрудники не завершат свои операции и не снимут личные замки.



Почему важна именно система, а не набор отдельных изделий

Безопасность зависит не только от наличия блокираторов на складе. Важно правильно определить опасные точки, подобрать совместимые устройства, разработать понятные инструкции и обучить персонал. Ошибка в выборе модели или отсутствие единого порядка действий может снизить эффективность всей процедуры.

LOCKOUT SYSTEM предлагает комплексный подбор решений для конкретного предприятия. Специалисты могут проанализировать оборудование, определить источники энергии, подобрать электрические и механические блокираторы, а также подготовить проект внедрения LOTO. В ассортименте есть замки безопасности, бирки, станции хранения, наборы для электрика, лок-боксы и аксессуары.

Отдельное значение имеет обучение сотрудников. Работники должны понимать, кто имеет право отключать оборудование, где находятся точки изоляции, как проверяется отсутствие энергии и в каких случаях допускается снятие блокиратора.

LOCKOUT SYSTEM оказывает консультационную поддержку, занимается проектированием и внедрением LOTO, помогая адаптировать процедуру к реальным условиям производства.



Безопасное обслуживание начинается до ремонта

Для силовой электроники блокировка должна быть частью общей эксплуатационной культуры. Перед началом работ важно не ограничиваться нажатием кнопки «Стоп», а пройти полный маршрут: отключить питание, предотвратить его восстановление, обозначить оборудование и проверить отсутствие опасной энергии.

Такой подход снижает риск ошибочного запуска шкафов, приводов и технологических линий. При этом LOCKOUT SYSTEM помогает решить задачу комплексно: от выбора конкретного блокиратора до обучения персонала и сопровождения внедрения. В результате LOTO становится не формальным набором бирок и замков, а понятной инженерной процедурой, встроенной в ежедневное обслуживание оборудования.
