Паспорт противопожарных ворот: как читать технические характеристики

Техническое описание противопожарных ворот содержит сокращения, размеры, сведения о материалах и автоматике. Сравнивать конструкции только по цене, толщине панели или заявленному времени огнестойкости некорректно: эти показатели относятся к разным свойствам изделия. Для выбора важны проектные требования, подтверждающие документы и параметры конкретного проёма.

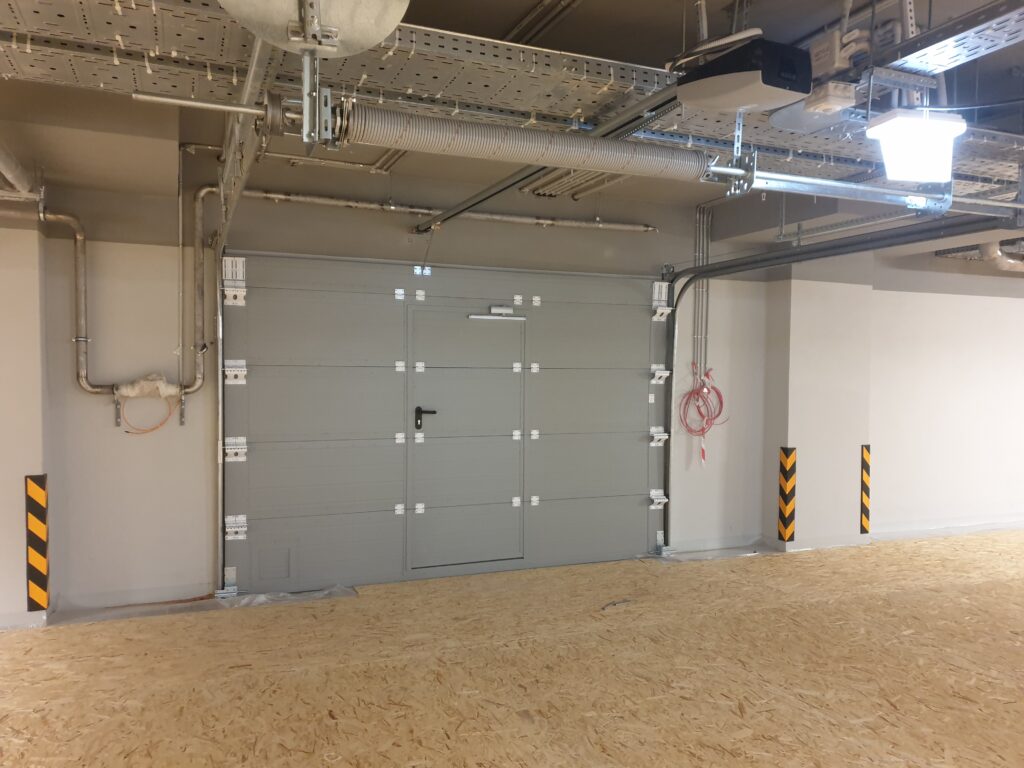

Подъемно-секционные ворота выбирают не как обычное ограждение для въезда. Их задача — локализовать распространение огня и продуктов горения через проём в течение времени, указанного в проекте. Поэтому паспорт изделия стоит читать последовательно: от класса огнестойкости — к конструкции, затем к условиям монтажа и работе автоматики.

EI 60, EI 90, EI 120: что означает маркировка

Маркировка EI показывает предел огнестойкости конструкции. Буква E обозначает сохранение целостности: полотно не должно образовать сквозных трещин или отверстий, через которые могут проникать пламя и горячие газы. Буква I относится к теплоизолирующей способности — ограничению нагрева поверхности со стороны, не обращённой к источнику воздействия.

Число после букв указывает время в минутах, в течение которого конструкция должна сохранять заявленные свойства при испытаниях. Например, EI 60 означает предел огнестойкости 60 минут, EI 90 — 90 минут, EI 120 — 120 минут. Это не расчётный срок «защиты здания» и не характеристика, которую можно определить по внешнему виду ворот.

Нужный класс не выбирают по назначению объекта на глаз. Его указывают в проектной документации по пожарной безопасности с учётом категории помещения, планировочного решения, степени огнестойкости здания и других исходных условий. При приёмке важно, чтобы класс EI в сертификате, паспорте и спецификации совпадал с требованием проекта.

Из чего складывается огнестойкость полотна

На странице изготовителя указана стальная обшивка панелей толщиной 0,5–0,7 мм и внутреннее заполнение из негорючей базальтовой плиты. Сталь формирует наружные поверхности панели, а базальтовый утеплитель помогает ограничивать передачу тепла. Толщина панели может составлять от 40 до 80 мм и зависит от выбранного класса огнестойкости.

Однако толщину панели нельзя использовать как самостоятельный критерий сравнения. Панель работает в составе всей системы: со стыками, петлями, направляющими, уплотнителями, крепежом и механизмом закрывания. Даже похожие по толщине полотна могут иметь разные подтверждённые характеристики, если отличаются их конструкция или условия испытаний.

Отдельного внимания требуют уплотнители. В штатном режиме они закрывают зазоры по периметру полотна, а терморасширяющаяся лента при нагреве увеличивается в объёме и уплотняет стыки. В описании также указан класс дымо- и газонепроницаемости. Но наличие конкретного свойства следует проверять по документам именно на выбранную модель, а не переносить данные с другого изделия.

Направляющие, привод и условия эксплуатации

Секционное полотно движется по направляющим, поэтому паспорт содержит требования к монтажному пространству. Для предварительной оценки нужны ширина и высота проёма, размер притолоки, боковых участков стен и глубина помещения. На странице приведены как стандартные установочные размеры, так и отдельные границы применимости; окончательные значения должны фиксироваться после замера и выбора схемы монтажа.

Автоматика также относится к характеристикам конкретной комплектации. Указаны электроприводы с питанием 220 или 380 В, кнопочный пост, радиоуправление и ручной расцепитель для аварийного открывания. При этом противопожарная система закрывания должна работать по предусмотренному алгоритму при поступлении сигнала от средств пожарной автоматики, а не зависеть только от команды оператора.

При изучении паспорта полезно сопоставить три документа: спецификацию, сертификат соответствия и руководство по эксплуатации. В них проверяют модель, класс EI, область применения, исполнение привода, размеры и условия монтажа. Такой порядок помогает сравнивать не отдельные цифры из описания, а изделия с подтверждёнными и сопоставимыми параметрами.
