Прибор исправен, а показания врут: шесть ошибок монтажа, из-за которых термометру не верят

Шесть причин, по которым стрелка расходится с реальностью

1. Недостаточная глубина погружения

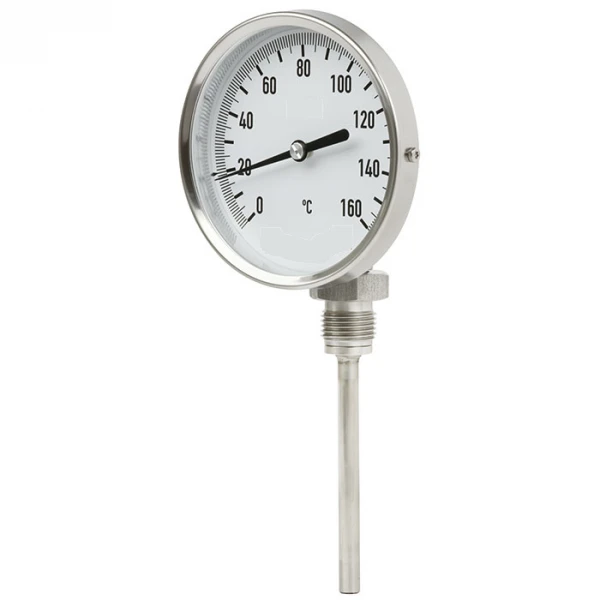

Чувствительный элемент — спираль внутри штока — должен быть полностью в измеряемой среде. Если шток вошёл в трубу на пару сантиметров, часть тепла уходит через стенку и штуцер в атмосферу, и прибор устойчиво занижает показания на несколько градусов. Ориентир простой: погружаемая часть должна доходить примерно до центра потока, а на тонких трубопроводах используют наклонную установку или расширители.

2. Установка в застойной зоне

Тупиковый отвод, участок за закрытой задвижкой, карман без протока — там среда живёт своей жизнью и остывает независимо от контура. Показания при этом стабильны и выглядят достоверно, что и запутывает. Правильное место — участок с гарантированным протоком, желательно так, чтобы шток стоял навстречу движению среды.

3. Работа на границе шкалы

Биметаллический термометр даёт наилучшую точность в средней части диапазона — примерно от 25 до 75 % шкалы. Прибор на 0–120 °C, который постоянно работает при 115 °C, живёт на пределе упругости спирали: точность падает, а со временем стрелка начинает «уходить» и не возвращается к нулю. Диапазон подбирают так, чтобы рабочая температура попадала в середину, а не в верхний край.

4. Отказ от защитной гильзы

Без гильзы любая замена или поверка превращается в остановку и слив контура. На агрессивных средах и высоких скоростях потока шток изнашивается заметно быстрее, а на паре добавляется эрозия. Гильза стоит дешевле одного внеплановor простоя и позволяет снять прибор на работающей линии.

5. Воздушный зазор между штоком и гильзой

Самая незаметная ошибка. Воздух — плохой проводник тепла, поэтому прибор в «сухой» гильзе реагирует на изменения с задержкой в минуты. Оператор видит одну температуру, в контуре давно другая. Зазор заполняют теплопроводящей пастой или маслом, а гильзу подбирают по диаметру штока, а не «какая была на складе».

6. Вибрация и неудачная ориентация корпуса

Насосные и компрессорные линии убивают стрелочный механизм за сезон: показания дрожат, ось разбивается. Для таких мест берут исполнение с демпфирующим заполнением корпуса. Второй момент — угол обзора: осевой корпус читается, когда прибор стоит перед оператором, радиальный — когда термометр врезан в вертикальный участок. Ошибка выбора не влияет на точность, но приводит к тому, что в прибор просто никто не смотрит.

Что проверить сразу после установки

Приёмка занимает пять минут. Сверьте показания с соседним прибором или с датчиком АСУ на том же участке — расхождение больше погрешности говорит о проблеме монтажа, а не о приборе. Убедитесь, что затяжка выполнена по шестиграннику штуцера, а не за корпус: проворот корпуса относительно штока сбивает калибровку. Проверьте, что на шток не действует изгибающая нагрузка от трубной обвязки и что корпус не упирается в изоляцию.

И зафиксируйте параметры установленного прибора в журнале: диапазон, длину погружаемой части, резьбу, тип корпуса, наличие гильзы. Через два года, когда придёт время замены, эта запись сэкономит день переписки и избавит от подбора «по фотографии снятого термометра».
