Датчики и контроллеры в автоматике ворот: как это работает

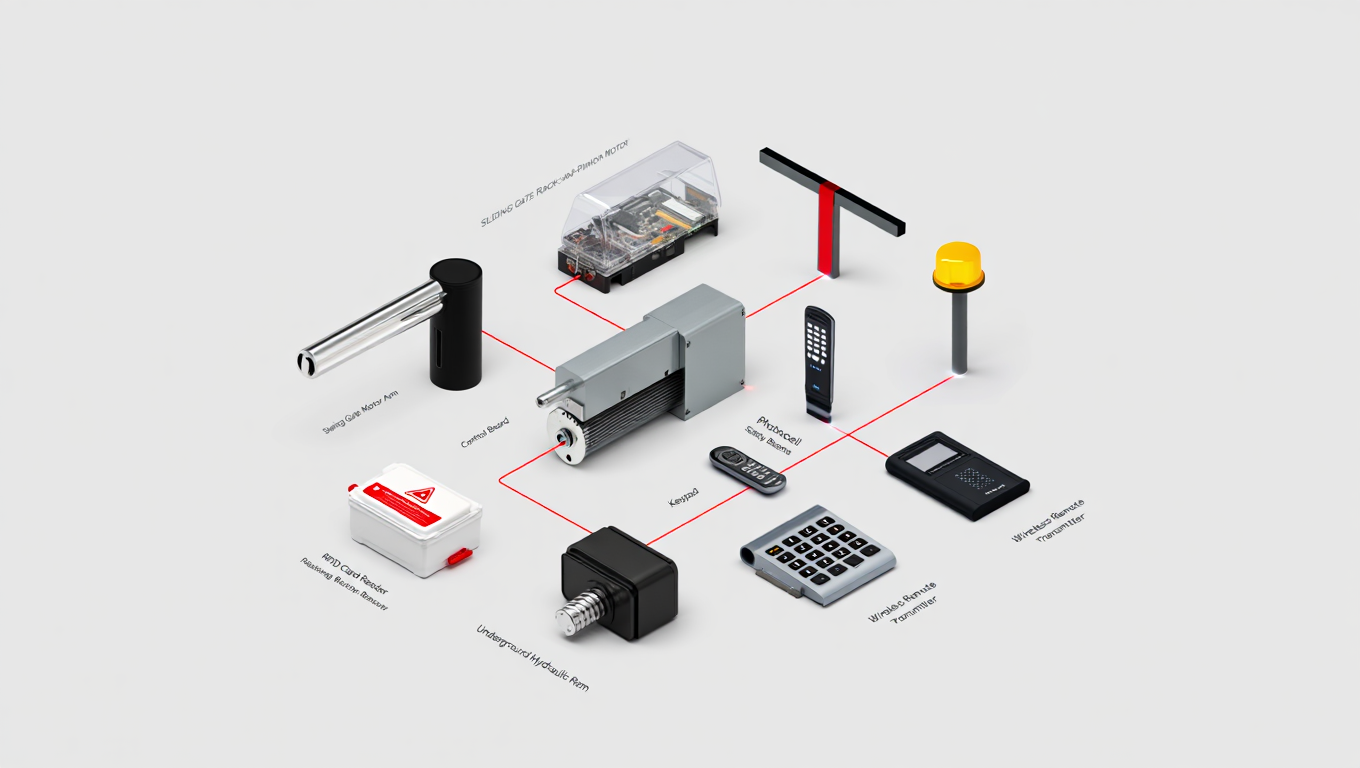

Ключевые звенья этой системы автоматики для ворот — датчики и контроллер. Датчики собирают информацию: фиксируют положение полотна, видят препятствия, реагируют на команды с пульта или изменения освещения. Контроллер обрабатывает поступающие данные по заложенному алгоритму и решает, открыть створку, остановить её или вернуть в исходное положение. От точности их взаимодействия зависят безопасность, комфорт и срок службы всего механизма.

В этой статье мы разберём, какие типы датчиков используются в современных воротах, как устроен контроллер и почему без него автоматика превращается в просто тяжёлую конструкцию. Вы узнаете, как компоненты обмениваются сигналами, какие настройки критически важны и как избежать типичных ошибок при выборе оборудования. Материал написан так, чтобы даже новичок мог разобраться в принципах работы автоматики и увереннее ориентироваться в технических характеристиках.



Типы датчиков и их основные функции

Автоматические ворота «понимают» окружающую обстановку благодаря набору датчиков. Каждый из них закрывает свою зону ответственности: фиксирует крайнее положение створки, замечает препятствие в проёме или считывает приближение автомобиля. Разберём основные устройства, которые встречаются в современных приводах, и посмотрим, за какие задачи они отвечают.

Фотоэлементы безопасности

Это самая распространённая группа датчиков. Устройство состоит из двух блоков: передатчика и приёмника, которые крепятся на стойках по обе стороны ворот. Передатчик постоянно посылает невидимый инфракрасный луч, а приёмник его фиксирует. Если на пути луча появляется человек, велосипед или часть кузова, сигнал прерывается. Контроллер получает команду на мгновенную остановку или реверс. Фотоэлементы работают даже в полной темноте и остаются основным средством защиты от защемления в бытовых системах.

Концевые выключатели (датчики положения)

Эти устройства определяют, когда ворота полностью открыты или закрыты. В откатных конструкциях чаще используют механические флажки, которые при движении полотна физически нажимают на переключатель. В распашных и промышленных системах популярны магнитные герконы: магнит крепится на створке, а датчик — на раме. При совпадении цепь размыкается, контроллер отключает питание мотора. Без концевиков привод продолжал бы тянуть створку в упор, что быстро вывело бы из строя редуктор и деформировало направляющие.

Радарные и инфракрасные детекторы движения

Позволяют открывать ворота без пульта, просто подъехав к проёму. Радарные модули излучают микроволны и анализируют отражённый сигнал. Они реагируют на движение крупных объектов в заданной зоне (обычно 2–4 метра перед воротами) и игнорируют статичные предметы. Инфракрасные модели улавливают тепловое излучение. Оба типа экономят время на въезде, но требуют точной настройки угла обзора, чтобы ворота не открывались при проходе пешеходов по тротуару или при качании веток рядом.

Индуктивные петли

Провод укладывается в асфальт или брусчатку перед проёмом и подключается к отдельному усилителю. Петля создаёт электромагнитное поле, которое искажается при наезде на него металлического кузова автомобиля. Устройство не реагирует на людей, собак или мелкий мусор, поэтому считается надёжным индикатором присутствия техники. Часто петли дублируют фотоэлементы: если машина остановилась прямо под закрывающейся створкой, петля не даст приводу завершить цикл до выезда транспорта.

Датчики контроля усилия

В бюджетных и средних приводах отдельный датчик усилия обычно отсутствует. Его роль берёт на себя электроника: контроллер измеряет потребляемый ток двигателя и фиксирует резкий скачок при столкновении с препятствием. В тяжёлых промышленных воротах ставят тензометрические сенсоры или механические ограничители момента. Они реагируют на физическое сопротивление быстрее, чем токовая защита, и гарантированно останавливают массивную створку до повреждения зубчатой рейки или опорных роликов.

Все перечисленные устройства работают автономно, но их показания не имеют смысла без обработки. Фотоэлементы видят препятствие, концевики отмечают границы, петли подтверждают наличие автомобиля, а контролер объединяет эти сигналы в единую логику. Именно от него зависит, превратится ли сырой импульс в плавное открытие ворот или в аварийную остановку.



Роль контроллера в управлении системой автоматики

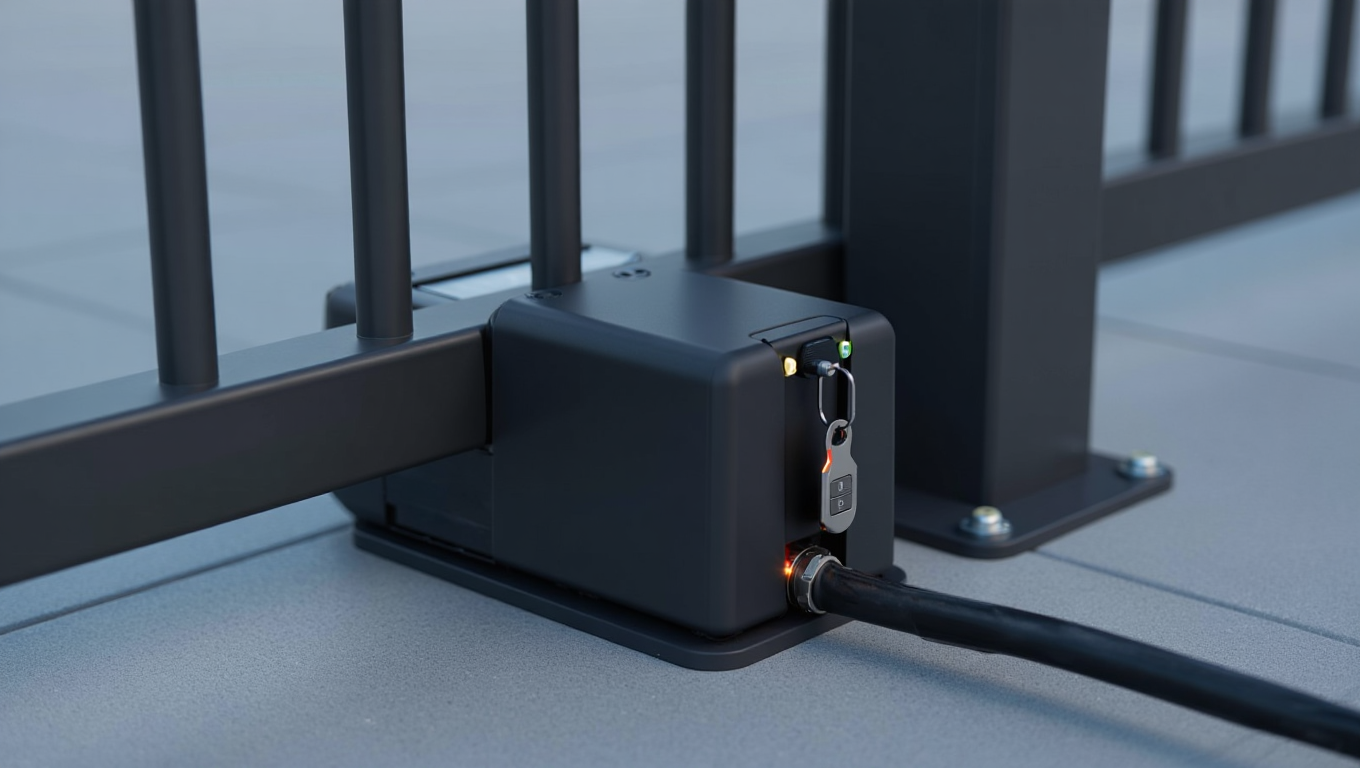

Если датчики — это глаза и уши ворот, то контроллер выступает их мозгом. Это небольшая печатная плата, спрятанная внутри корпуса привода, которая принимает все входящие сигналы, обрабатывает их по заданному алгоритму и отдаёт команды электродвигателю. Без контроллера набор сенсоров и мотора остался бы просто набором деталей: система не смогла бы отличить команду открытия от аварийного сигнала или понять, когда пора остановиться.

Обработка входных сигналов

К контроллеру подключаются провода от пульта, фотоэлементов, концевиков, индуктивных петель и настенных кнопок. Его первая задача — принять эти импульсы, отфильтровать электрические помехи и перевести в логические команды. Короткое нажатие на пульт запускает цикл, а прерывание луча фотоэлементов мгновенно меняет приоритет на остановку. Современные платы опрашивают все входы несколько раз в секунду, чтобы исключить ложные срабатывания от радиопомех, грозы или вибрации грунта.

Управление двигателем и плавность хода

После анализа сигналов контроллер решает, в какую сторону крутить мотор и с какой интенсивностью. В базовых моделях стоят электромеханические реле, которые просто подают и снимают напряжение. В приводах среднего и высокого класса применяются микропроцессорные блоки с широтно-импульсной модуляцией. Они плавно регулируют мощность, обеспечивая мягкий разгон, замедление у крайних точек и аккуратную остановку. Такой подход снижает нагрузку на редуктор, гасит рывки и продлевает срок службы подвижных частей.

Приоритеты безопасности и аварийная логика

Самый критичный сценарий — одновременное поступение противоречивых сигналов. Например, пришла команда на закрытие, но фотоэлемент заметил пешехода, а индуктивная петля зафиксировала автомобиль в проёме. Прошивка контроллера выстраивает жёсткую иерархию: безопасность всегда выше комфорта. Любой сигнал от защитных устройств мгновенно прерывает движение. Система запоминает причину остановки, блокирует повторный запуск до устранения помехи и подсвечивает индикатором код ошибки. В некоторых моделях предусмотрена функция самодиагностики после отключения электричества: контроллер самостоятельно находит концевые положения, чтобы не потерять ориентацию в пространстве.

Настройка и сервисные возможности

Каждый проём и условия эксплуатации уникальны, поэтому контроллер позволяет подгонять алгоритмы под конкретную ситуацию. Через перемычки, сервисные кнопки на плате или Bluetooth-модуль можно изменить время работы двигателя, чувствительность к препятствиям, задержку автозакрытия и логику работы фотоэлементов. Параллельно плата ведёт внутренний журнал: считает количество циклов открытия, фиксирует перегревы и обрывы цепей. Это экономит время мастера — вместо перебора всей проводки он подключает тестер, считывает код неисправности и сразу видит, какой узел требует внимания.

Контроллер превращает разрозненные механические и электронные компоненты в предсказуемую систему. Именно от его схемотехники и прошивки зависит, будут ли ворота работать годами без нареканий или начнут капризничать при первом скачке напряжения. Далее разберём, как датчики и контроллер обмениваются данными в реальном времени и почему эта связка функционирует как единый организм.



Принцип взаимодействия датчиков и контроллера

Взаимодействие датчиков и контроллера — это не магия, а чётко выстроенный обмен сигналами. Каждый раз, когда вы нажимаете кнопку пульта или проезжаете мимо индукционной петли, запускается цепочка электрических импульсов, которые превращаются в движение створки. Разберём, как именно происходит этот диалог на физическом и логическом уровнях.

Физический уровень: как передаются сигналы

Традиционно датчики подключаются к контроллеру проводами. В большинстве бытовых систем используется принцип «сухих контактов» или низковольтных сигналов (12–24 В). Когда датчик срабатывает, он либо замыкает, либо размыкает цепь. Контроллер постоянно опрашивает эти линии: подаёт небольшое напряжение и проверяет, изменилось ли состояние. В современных приводах среднего и высокого класса всё чаще встречаются цифровые интерфейсы (RS-485, CAN-шина). Несколько устройств общаются по одной витой паре, обмениваясь пакетами данных. Это сокращает количество проводов, упрощает монтаж и повышает устойчивость к помехам.

Цикл обработки команды

Взаимодействие происходит по замкнутому циклу, который повторяется десятки раз в секунду. Процесс можно разбить на пять этапов:

1. Фиксация изменения. Датчик регистрирует событие: луч прерван, магнит совпал с герконом, металл попал в поле петли.
2. Передача импульса. Сигнал по кабелю или шине доходит до входных клемм контроллера.
3. Анализ в реальном времени. Микропроцессор сверяет поступивший сигнал с текущим состоянием системы и заложенными приоритетами.
4. Исполнение команды. Если сигнал требует действия, контроллер переключает силовые реле или меняет параметры ШИМ-сигнала, подаваемого на двигатель.
5. Обратная связь. Система проверяет, выполнилась ли команда, обновляет внутреннее состояние и возвращается к режиму ожидания.

Пример работы в реальном времени

Представим, что ворота закрываются. В этот момент человек пересекает луч фотоэлементов. Приёмник фиксирует обрыв и мгновенно подаёт логический сигнал на вход контроллера. Плата обрабатывает изменение за миллисекунды, прерывает питание двигателя и запускает реверс. Одновременно она блокирует повторное закрытие до тех пор, пока луч не восстановится. Весь процесс происходит быстрее человеческой реакции и требует точной синхронизации всех компонентов. Если бы датчик и контроллер общались с задержкой даже в полсекунды, створка успела бы ударить по препятствию.

Защита от помех и надёжность связи

Реальные условия эксплуатации редко бывают идеальными. Грозы, работающие рядом компрессоры, радиостанции и перепады напряжения создают электромагнитный шум. Чтобы контроллер не путал помеху с командой, в системе предусмотрены аппаратные фильтры, экранированные кабели и программные алгоритмы подавления дребезга контактов. Если сигнал приходит с искажением или обрывом линии, контроллер игнорирует его или переводит ворота в безопасный режим. Именно поэтому монтаж по схеме производителя и использование рекомендованных проводов — не формальность, а необходимость.

Датчики и контроллер не существуют изолированно. Они работают как единый контур, где каждое звено влияет на реакцию всей системы. Понимание этого взаимодействия помогает правильно настраивать автоматику, быстрее находить неисправности и избегать ситуаций, когда ворота ведут себя непредсказуемо. В следующем разделе разберём, как именно эта связка обеспечивает безопасность и точность срабатывания в разных режимах работы.



Обеспечение безопасности и точности срабатывания

Безопасность и точность в автоматических воротах не существуют по отдельности. Они зависят от того, насколько слаженно работают датчики и контроллер. Если система вовремя распознаёт препятствие, но створка останавливается рывком, нагрузка на механизм возрастает. Если привод работает плавно, но датчики реагируют с задержкой, возникает риск повреждения автомобиля или травмы. Современная автоматика решает обе задачи одновременно, превращая грубую механику в предсказуемую и защищённую систему.

Многоуровневая защита от столкновений

Контроллер не полагается на один сигнал. Он выстраивает систему приоритетов, где безопасность всегда стоит выше удобства. При закрытии створки одновременно отслеживаются несколько параметров: состояние фотоэлементов, показания токовой защиты двигателя и данные с индуктивных петель. Если хоть один канал фиксирует препятствие, привод мгновенно останавливается. В продвинутых моделях контроллер учитывает инерцию: вместо резкого торможения он сбрасывает обороты, меняет направление вращения и отводит створку на несколько сантиметров назад. Такой алгоритм исключает удары и защищает как людей, так и зубчатую рейку.

Точность позиционирования без механических упоров

Раньше ворота останавливались, упираясь в железные ограничители. Сегодня контроллер запоминает точные координаты открытия и закрытия. При первом запуске или после сбоя питания система проходит процедуру самообучения: медленно прогоняет створку до срабатывания концевиков, записывает положение в энергонезависимую память и в дальнейшем опирается на эти данные. Если со временем ролики изнашиваются или проседает фундамент, датчики фиксируют смещение, а контроллер корректирует точки остановки. Ворота продолжают закрываться плотно, без зазоров и перекосов.

Адаптация к погодным условиям

Зимой на направляющих образуется наледь, летом металл расширяется, а сильный ветер создаёт дополнительное сопротивление. Жёсткие настройки в таких условиях приводят к ложным срабатываниям или заклиниванию. Современные контроллеры отслеживают нагрузку в реальном времени. Если для закрытия створки требуется больше энергии, чем обычно, система не выдаёт ошибку сразу, а плавно увеличивает крутящий момент в безопасных пределах. Датчики положения и фотоэлементы часто оснащаются подогревом или гидрофобными покрытиями, чтобы снег и конденсат не блокировали сигнал. Всё это позволяет воротам работать стабильно без ручной подстройки при смене сезона.

Самодиагностика и предупреждение поломок

Точность и безопасность сохраняются только при исправном оборудовании. Контроллер постоянно проверяет целостность цепей датчиков, стабильность напряжения и температуру двигателя. При обнаружении отклонений он не просто отключает привод, а сохраняет код ошибки и мигает индикатором в определённой последовательности. Это позволяет владельцу или мастеру быстро понять причину: обрыв провода, загрязнение линзы фотоэлемента, износ щёток мотора или сбой питания. Регулярная диагностика превращает внезапный ремонт в плановое обслуживание, что экономит время и деньги.

Связка «датчики + контроллер» работает как автоматизированный диспетчер, который видит всю картину целиком. Она не просто выполняет команды, а постоянно оценивает риски, корректирует движение и фиксирует отклонения. Именно поэтому выбор проверенного оборудования и грамотный монтаж остаются ключевыми факторами: даже умная электроника не сможет компенсировать кривую геометрию проёма или экономию на защитных цепях.
